可拆式

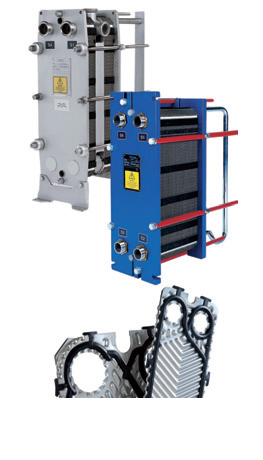

BaseLine 双板片板式换热器
应用领域 在对设计要求很高的制药、酿酒和饮料应用中的一般冷却/加热。为 了实现无交叉感染的功能，建议采用水或类似于水的液体。 工作原理 板片之间形成通道,板上角边的孔交替
详情介绍
|
应用领域 在对设计要求很高的制药、酿酒和饮料应用中的一般冷却/加热。为 了实现无交叉感染的功能，建议采用水或类似于水的液体。 工作原理 板片之间形成通道,板上角边的孔交替密封，以便两种介质可流过相 邻的通道。独特的分流区域使流体可以均匀流经整个板片表面。热 量在不同的通道之间传递，两种介质完全逆流以获得最高的换热效 率。板片上的人字形波纹在板片之间形成通道，每张板片都支撑在 相邻板片上，增强了紊流。增大紊流可以提高热传输效率，增大表 面剪切力，以减少污垢以及生物被膜的形成。这些板片是双向的， 允许形成平行流，这意味着只需要一种密封垫即可。 换热器设计 板式换热器由一组金属波纹板构成，其上带有开孔，开孔形成液体 流动的通道，热量将在两种液体之间传递。 板片组装配在一个固定的框架板和一块可移动的压紧板之间，并通过 夹紧螺栓压紧。这些板片上都装有密封垫，密封垫对板间通道起密 封作用并使液体流入相邻通道。板片数由物料的流量、物理特性、 压降和温差确定。板片波纹引起液体紊流并支撑板片承受差压。 板片和压紧板从上部承载杆悬吊下来，并通过下部导杆定位，它们 都通过支柱固定。接口可以位于框架板和（或）压紧板上。 Gemini 双板 Gemini 双板由两个板片组成，中间有狭小的空气间隙。Gemini 双 板结构可以避免交叉污染，因为一个板片中的缝隙不会导致两种 介质混合在一起。 |
|
